產品核心技術

產品特點

●質量可靠
專業化的無滴水處理設計，采用國際知名品牌壓縮機，制冷強勁，噪音低，功耗小，性能穩定，滿足  GB4706.32-1996,GB7588-1995    和GB/T10058-1977   的要求，微電腦控制板可根據室內溫度自   動選擇制 冷、制暖、送風模式，采用國外先進的空調水處理技術，對水處理進行了多余度設計，確保
空調終身無滴水，外殼保證終身不生銹，蒸發器、冷凝器翅片均采用軍工級材料，抗灰抗蝕能力強，
有效除去轎廂內渾  濁空氣；具有靜電集壓、殺菌、防霉、除臭清新空氣等功能。
●節能環保
按國家最新標準GB12021.3-2004  生產的節能空調按照國家最新行業標準生產，配有線控器 及遙控器。設有24小時定時開、關機功能，自動恒溫，節約用電。能夠最大化地減少冷氣和  風量的流失，無制冷劑 外泄；高效防霉納米過濾網，清除灰塵；多層防御凈化裝置，有效去  除混濁空氣；負離子殺菌，凈化轎廂空 氣、減菌、防霉、除臭(可選配；自動恒溫、節省能源 達到國家節能標準，轎廂內遙控、操作方便。
●配件專業
采用一線品牌送風管，確保冷氣、暖氣和風量永不流失；配備抗震和防腐零配件，獨立電源   ,從機 房配備專用隨行電纜，不干擾電梯系統和照明系統用電，并設有斷電保護功能。   ●設計精巧
產品采用一體化設計，體積小，重量輕，安裝方便，操作簡單，清潔和維護方便，不會影響電
梯的維修 和保養，適用各種電梯。獨特的風口設計，能夠充分利用轎頂原風口達到完美和協。
可根據客戶不同吊頂 裝飾，提供與之相匹配的風口，達到最佳美觀效果。

●配件專業
針對大小不同的轎廂載重量與不同的轎廂環境，我司分別研發出了1匹單冷型、 1.5匹單冷型，1匹冷 暖型、 1.5匹冷 暖型空調，客戶可根據自身的轎廂條件選擇我司不同規格型號的電梯空調。
●產品保修
整機免費保修一年，終生保養，專業的技術人員為您24小時免費提供最滿意的服務，讓您完全無后 顧之憂。

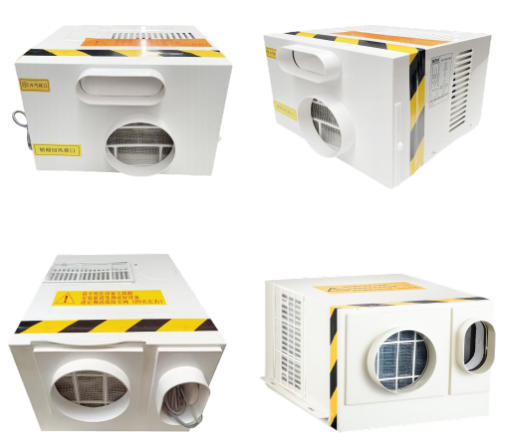

產品中心

小一匹電梯空調參數表
空調型號	小1匹單冷 KCD-20	小1匹冷暖 KCD-20LN
功能	全自動運行	全自動運行
輔助功能	換新風	換新風
制冷量(W)	2000	2000
制熱量(W)		1600
循環風量(m3/h)	350	350
工作電壓(V)	AC220	AC220
額定功率(W)	800	800
噪聲dB(A)	轎廂≤32	轎廂≤32
	井道≤40	井道≤40
防觸電保護類型	I類	I類
防水等級	IPX4	IPX4
(長×寬 ×高)mm	370*410*300	370*410*300



電梯空調主要配置
空調主機	五方天鋮
空調壓縮機品牌	美芝/松下可選配
蒸發器	(殼管式水冷，翹片式風冷)
冷凝器	(殼管式水冷，翹片式風冷)
冷凝水處理	散熱片蒸發/霧化處理，免排水
微電腦控制面板	五方天鋮
智能輔助功能	循環定時/斷電記憶功能
電源保護開關	德力西
空調專用電纜線	3*2.5 +2條鋼芯扁電纜
體積(長x寬x高)mm	370mm*410mm*300mm



大一匹電梯空調參數表
空調型號	大1匹單冷 KCD-26	大1匹冷暖 KCD-26LN
功能	全自動運行	全自動運行
輔助功能	換新風	換新風
制冷量(W)	2600	2600
制熱量(W)		2200
循環風量(m3/h)	480	480
工作電壓(V)	AC220	AC220
額定功率(W)	980	980
噪聲dB(A)	轎廂≤32	轎廂≤32
	井道≤40	井道≤40
防觸電保護類型	I類	I類
防水等級	IPX4	IPX4
(長×寬×高)mm	570×450×350	570×450×350



電梯空調主要配置
空調主機	五方天鋮
空調壓縮機品牌	美芝/松下可選配
蒸發器	(殼管式水冷，翹片式風冷)
冷凝器	(殼管式水冷，翹片式風冷)
冷凝水處理	散熱片蒸發/霧化處理，免排水
微電腦控制面板	五方天鋮
智能輔助功能	循環定時/斷電記憶功能
電源保護開關	德力西
空調專用電纜線	3*2.5 +2條鋼芯扁電纜
體積(長x寬x高)mm	570mm*450mm*350mm



1.5匹/2匹電梯空調參數表
空調型號	1.5匹單冷 KCD-32	1.5匹冷暖 KCD-32LN	2匹單冷 KCD-35	2匹冷暖   KCD-35LN
功能	全自動運行	全自動運行	全自動運行	全自動運行
輔助功能	換新風	換新風	換新風	換新風
制冷量(W)	3200	3200	3500	3500
制熱量(W)		2800		3200
循環風量(m3/h)	600	600	720	720
工作電壓(V)	AC220	AC220	AC220	AC220
額定功率(W)	1350	1350	1500	1500
噪聲dB(A)	轎廂≤32	轎廂≤32	≤32	≤35
	井道≤43	井道≤43	≤46	≤46
防觸電保護類型	I類	I類	I類	I類
防水等級	IPX4	IPX4	IPX4	IPX4
(長×寬 ×高)mm	570×450×350	570×450×350	710× 560×400	710× 560×400



電梯空調主要配置
空調主機	五方天鋮
空調壓縮機品牌	美芝/松下可選配
蒸發器	(殼管式水冷，翹片式風冷)
冷凝器	(殼管式水冷，翹片式風冷)
冷凝水處理	散熱片蒸發/霧化處理，免排水
微電腦控制面板	五方天鋮
智能輔助功能	循環定時/斷電記憶功能
電源保護開關	德力西
空調專用電纜線	3*2.5 +2條鋼芯扁電纜
體積(長x寬x高)mm	570mm*450mm*350mm/710mm*560mm*400mm

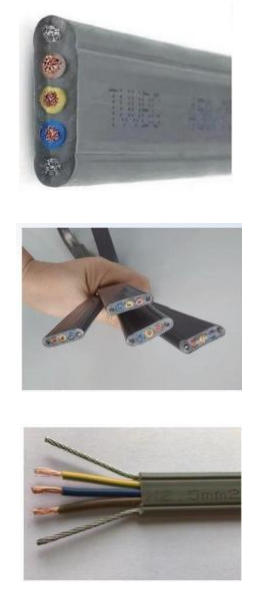

TVVB/TVVBG扁電纜參數表
線芯材質：	采用多股柔性無氧銅絲
芯數：	3芯
截面積：	2.5mm2
護套材質：	PVC
護套/芯線顏色：	黑色 、 灰色 ； 芯線顏色：蘭色，棕色，黃綠
額定電壓：	300/500V
測試電壓：	U 2500V
加強件：	2.0高強度柔軟鍍鋅鋼絲
溫度范圍：	移動安裝： -15℃ ~ +70℃
固定安裝：	-30℃ ~ +70℃

產品特點 ：
電梯控制電纜 ，電梯鋼絲扁電纜本產品為電梯
制造行業的專用標準電纜，主要應用于電梯空調，
電梯  控制系統，該電纜采用特殊結構設計，使用壽
命長，可在懸掛較長的長度的條件下提供整體電氣
控制，同時 能承受較大機械沖擊應力。該產品應采
用鋼絲承載纜芯，可以用于長距離懸掛使用場合。
●該產品采用特殊的結構設計，使用壽命長，可最大 限度提高企業的營運效率。
●專用耐寒柔性護套可在-15℃低溫仍保持柔軟特性 , 高強度航空鍍鋅鋼絲承載。
●芯線單排一字型排列時：懸掛長度>40M 移動速 度 >2M/S 建議增加承力鋼絲。
●芯線梅花型絞合排列時：懸掛長度>80M 移動速 度 >4-10M/S 建議增加承力鋼絲。

電梯空調安裝說明書

電梯專用空調是專用設備，安裝不當會招致巨大損失和造成巨大的電梯事故!應由電梯和制冷專 業安裝維修人員負責人員負責安裝，如因用戶自行安裝不當 而引致之損失，本公司概不負責。同時注意以下幾點：
1、使用電源線要有可靠按地；

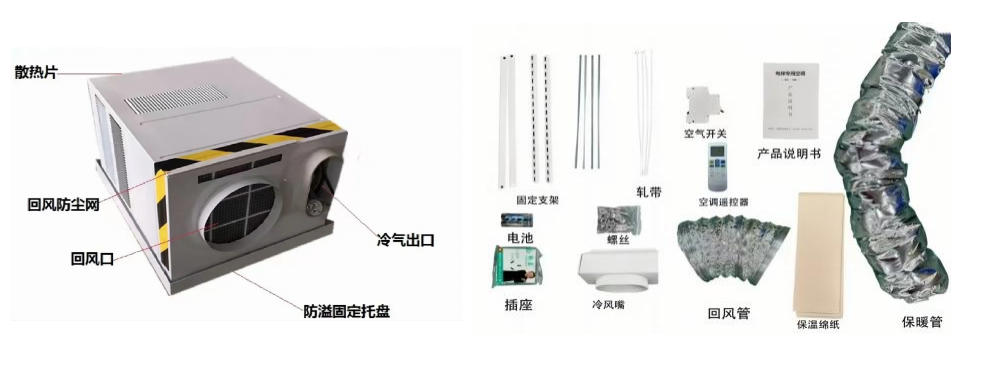

2、按規定安裝本空調口器的整機和各附件；
3、在安裝工序結束前，不要插上電源。

電梯空調的搬運：搬運時，請盡量帶包裝運到現場；請注意本空調器的整機不得傾斜倒位置，否則會損壞空調器。選擇安裝位置根據電梯本身的結構特點，空 調器安裝位置的選擇應考慮：能承受機體重量及其振動；空調器能水平放置；空調器的四周留有足夠的空間，保證通風；冷氣出風口就盡可能選擇離轎門遠點 的位置；回風口處不得有障礙物。
安裝空調器方案一 ：直接固定在轎頂平坦位置，因為空調壓縮機在全功率制冷時會產生較輕微點的震動，所以前提條件是  電梯轎廂比較沉重，厚重，抗震效果 較好，隔音效果較好，空調設備運行噪音低，且不影響或控制在轎廂 內允許噪音范圍；此種方法安裝方便簡潔。

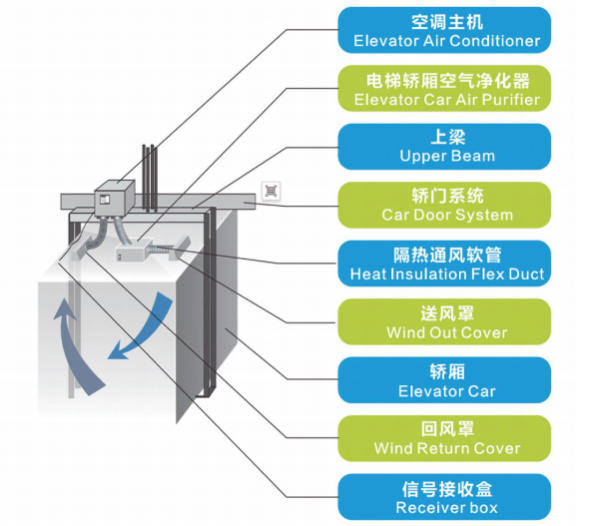

安裝空調器方案二：安裝在橫梁上(見附圖)電路連接 ：電源電纜連接將電纜從電梯機房放井道，機房預留電纜(長度依電源位置而定);將電纜隨電梯隨行電纜旨到 轎頂，并按照電梯要求固定電纜(請務必按要求固定，否則會造成事故，客戶 自選安裝的自負安裝責任);在轎頂選擇合適位置固定電源插座，將電纜引入插座；   在機房選擇合適位置固定電源開關，關按電源。遙控接收線路連接遙控接收線上對接插頭連接到遙控接收器上；將遙控接收線固定在轎廂適宜位置，不能影響    轎廂美觀.風管連接：將固定好的出風管的另一端用扎帶或卡箍于空調器的橢圓形出風口上，并注意漏風；同樣的方法將回風管固定在空調器的圓形風口上。
安裝出風管在所選的位置處(一般采用原來的排氣風扇口)將已包裹好保溫棉的出風口法蘭細長端插入到轎頂風 口內180MM左右；將保溫軟管與出風口法蘭用扎 帶或卡箍連接；用保溫棉將法蘭和轎頂接觸面進行充分隔熱處理和固定。安裝回風管，將回風口法蘭固定于轎廂頂部，將回風管的一端用扎帶或卡箍夾于回風   口法蘭。
試運行 ：
將電源插于轎頂插座上；(空調器電流較小，或隨行電纜可過電流較大，無影響情況下) 或將電源接在跟隨隨行電纜獨立放下來的電纜末端上，并上電。
按下遙控器的開關鍵，遙控數顯亮，調到“制冷”模式，進入空調器運行； 空調器的壓縮機開始工作，此時有冷風送入轎廂內；
根據需要設定溫度和定時開、并機等；
安裝完畢，重新檢查一遍是否有安裝不到位或遺漏之處，并清潔工作現場；

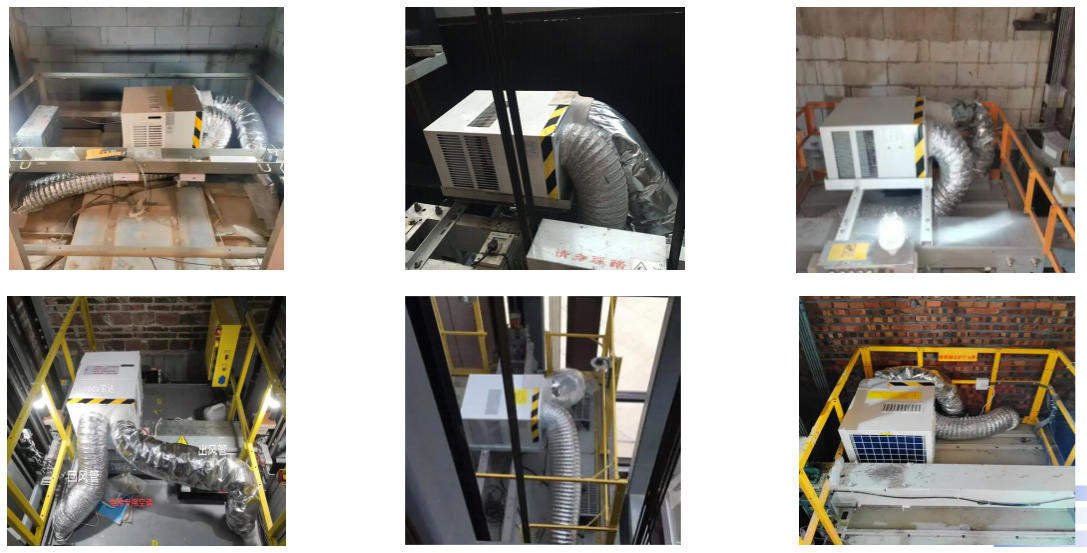

安裝現場圖
